Prodotto: | Metropolitana smerigliatrice | materia prima: | Steel |
---|---|---|---|
Specifiche: | GB/T, DIN2391, EN10305-1 | Stato di consegna: | Alleviamento di sforzo temprato |
Lunghezza: | 5m - 5.8m | rugosità: | Ra 0,2 - 0,4 um |
Evidenziare: | tubatura smerigliatrice,tubi smerigliatrice |

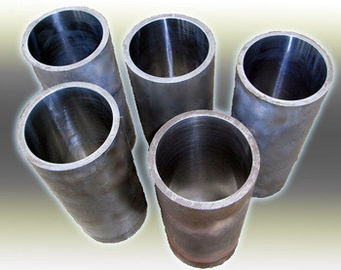

Il cilindro pneumatico della metropolitana di SSID/DOM smerigliatrice la tubatura del cilindro idraulico
METROPOLITANA DI SSID/DOM
Descrizione di prodotto dettagliata
Con l'aiuto di una tecnica di disegno speciale, il tubo saldato trafilato a freddo con l'interno di a regolare e
la superficie appiattita può direttamente usato per l'applicazione idraulica e pneumatica del cilindro (pronta per l'uso). La zappatura o brunire non è richiesta. Confrontato al tubo senza saldatura, il vantaggio di
SSID riduce la deviazione di spessore della parete ed il costo materiale.
Specificazione:
EN10305-2, BACCANO 2393, tipo 6 di ASTM A513
Tolleranza di identificazione: H8
Rugosità di identificazione: ≤ 0.80u del Ra
Stato<>
di consegna di concentricità: BK o BKS
La smerigliatrice o brunire del processo può essere fornita dopo SR sui tubi di SSID di tolleranza H8.
I tubi saldati sono stati approvati da prova del flusso turbolento e da prova ultrasonica.
I cilindri idraulici inoltre sono stati approvati dalla prova del flusso turbolento.
I tubi finiti inoltre sono collaudati da UT ed ET,
Prova ultrasonica (EN10246-7), prova del flusso turbolento (en 10246-3)
Composizione chimica
Grado d'acciaio | 20# | 45# | 25Mn | 27SiMn | Q345B (ST52) | *Q345D (ST52) |
C | 0.17-0.23 | 0.42-0.50 | 0.22-0.29 | 0.24-0.32 | 0,20 | 0,18 |
Si | 0.17-0.37 | 0.17-0.37 | 0.17-0.37 | 1.10-1.40 | 0,55 | 0,55 |
Mn | 0.35-0.65 | 0.50-0.80 | 0.70-1.00 | 1.10-1.40 | 1.00-1.60 | 1.00-1.60 |
P | 0,035 | 0,025 | 0,03 | 0,035 | 0,04 | 0,03 |
S | 0,035 | 0,02 | 0,03 | 0,035 | 0,04 | 0,03 |
Cu | 0,25 | 0,20 | 0,20 | 0,30 | / | / |
Ni | 0,30 | 0,25 | 0,25 | 0,30 | / | / |
Cr | 0,25 | 0,25 | 0,25 | 0,30 | / | / |
V | / | / | / | / | 0.02-0.15 | 0.02-0.15 |
N.B.: | / | / | / | / | 0.015-0.06 | 0.015-0.06 |
Ti | / | / | / | / | 0.02-0.20 | 0.02-0.20 |
Al | / | / | / | / | / | 0,015 |
Proprietà meccanica
Stato del rifornimento | - BK (duro) finito a freddo | Trafilato a freddo & sforzo - alleviati (BK+S) |
Durezza HB |
|||
Grado d'acciaio |
Resistenza alla trazione Mpa |
Allungamento (%)
|
Resistenza alla trazione Mpa |
Carico di snervamento Mpa |
Allungamento (%) | |
20# | ≧620 | ≧8 | ≧570 | ≧470 | ≧14 | 175 |
45# | ≧650 | ≧5 | ≧600 | ≧520 | ≧12 | 207 |
ST52 | ≧640 | ≧5 | ≧600 | ≧520 | ≧15 | 190 |
25Mn | ≧640 | ≧5 | ≧600 | ≧510 | ≧15 | 195 |
27SiMn | ≧840 | ≧5 | ≧800 | ≧720 | ≧10 | 230 |
1. Specificazione
GB/T, DIN2391, EN10305-1
2. Stato di consegna
L'alleviamento di sforzo ha temprato la a (+SR, BKS)
Secondo la richiesta, + la N (NBK) o + C (BK) è disponibile.
3. Diametro esterno
< 40="" mm="">
40 - 100 millimetri +/-0.3mm
>100mm +/-0.5mm
4. Spessore della parete
<100mm OD="">
>100mm +/--7,5%
5. Rettitudine 0.5/1000mm
6. Dentro l'iso smerigliatrice H8 del diametro
7. Ra 0.2~0.4um di Rourghness
8. Lunghezza 5.0-5.8m
9. Tolleranza di lunghezza della correzione 10. Segno di riproduzione con uno stampino 11. Estremità della metropolitana Come risultato dello sforzo la ricottura alleviata dopo il disegno finale, tensioni residue è ridotta, formarsi entro i limiti definiti è permessa e durante/dopo dei cambiamenti dimensionali avere lavorato è minimizzato.
Lunghezza<500>
500< length="">
2000
Logo del mulino + stato di consegna + di specificazione + grado + dimensione + numero d'acciaio di calore
L'estremità della metropolitana taglierà il quadrato all'asse del tubo e sarà esente dalle eccessive sbavature.
Entrambe l'estremità protettiva con i cappucci di plastica.
